1、系统功能

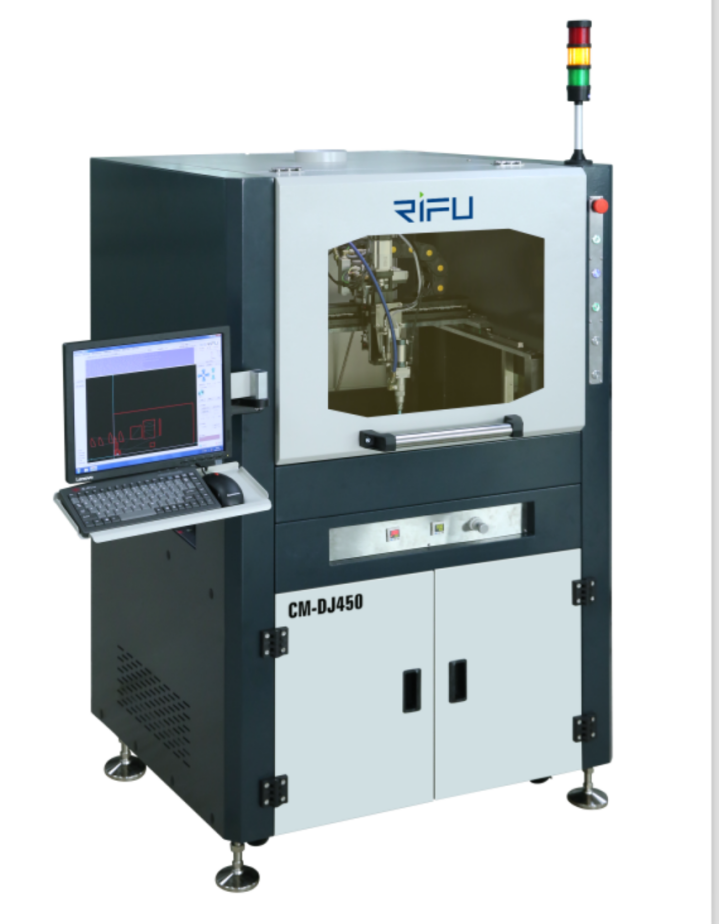

CM-DJ450控制系统是基于Windows7系统开发的，机载电脑（PC）是采用高级工控机，自主开发的控制系统能够稳定可靠的满足生产需求。主要应用于PCBA元器件加固点胶工艺及芯片引脚密封点胶工艺。

软件程序具有：键盘遥控手动输入任意轨迹自动编程、数据输入自动编程等智能编程方法，省时便捷。

设备可实现在线和离线式两种方式操作，可与各类设备灵活组线对接，可自动平滑接入AOI、测试机、各类固化炉、翻板机、存板机和接驳台，以实现产品整线自动化，省时省人。

2、系统技术特点

1）X、Y、Z三轴的运动控制系统，准确实现各种电路板避开连接器等非点胶区域的选择点胶工艺。并可准确实现点胶延伸至电路板上高大器件根角部位，实现修补或高难度点胶动作。

2）可根据材料特性选配相应高精度喷阀、及供料系统。灵活组配阀体，运动作业时可实现自动切换作业，可实现线状喷涂点胶、曲线点胶等多轨迹喷涂，实现高密度复杂电路板点胶工艺。

3）链条传输轨道采用硬质处理使得轨道耐磨；链条采用进口不锈钢链条，保证设备传输长期运行稳定可靠，链速可通过软件进行控制。传输轨道也可选配多段式控制，节省进出料传输时间。

4）胶阀的流量调节增加精密刻度盘，胶量控制更精确。

5）配备气压报警装置，当气压过低自动声光报警，增加设备安全性。

6）采用智能调速传输方式（提高传输速度，同时又减小产品与挡板的碰撞，可以准确定位）。

7）具有高速、高可靠性、高稳定性的传动和控制系统，各轴运动机构均采用高精度滚珠丝杆、滚动直线导轨组成的线性模块搭配高性能伺服控制。

8）配备名牌机载高性能、大容量工业控制电脑（PC），实现控制系统的稳定性及可靠性。

9）软件程序采用汉字操作界面，简单易学，稳定可靠。软件程序具有CAD图形输入自动编程；数据输入自动编程；键盘手柄遥控输入任意轨迹自动编程三种编程模式。操作软件预留开放端口，便于用户采集生产讯息。

10）多项选配功能，可根据需求灵活增配。

11）标准SMEMA接口，可与各类设备灵活对接。

3、系统技术参数

机体参数

外型尺寸：1050mm×1250mm×1700mm

设备重量：800kg±10kg.

运动控制部分

控制方式： 工控机+运动控制卡

操作方式：电脑式控制

编程方式：手动示教

运行程序存储数量：10000个以上

PCB输送部分

PCB传送高度：920mm±30mm

PCB传送方向：L→R或R→L

运输速度：0-5000mm/min

传输马达：2台步进马达

调幅部分

PCB宽度范围:50-450mm

调节方式：手动调节

工作部分

X、Y轴驱动方式： 伺服电机+精密丝杆模组驱动

X、Y轴最大运行速度：800 mm/s

X、Y轴重复定位精度：0.02mm

Z轴驱动方式：伺服电机+高精度丝杆模组

Z轴最大运行速度：800mm/s

Z轴定位精度：0.02mm

胶水适用性：点胶阀粘度范围100-300000cps均可正常点胶。

PCB板大小：MAX:W450mm*L450mm

PCB板元器件高度：MAX100mm

供料系统及阀体配置：根据客户使用材料及工艺需求搭配

控制部分参数

照明部分：设备自带照明光源

通信协议：标准SMEMA接头

电源：AC220V,50-60HZ

气源：0.4-0.6MPa

总功率：1.8kw

常用选配项目

条形码扫描功能： 可选

CCD辅助定位功能：可选

多段式传输轨道：可选

全自动轨道调幅：可选

胶量监测警示：可选
